治具賛歌

2015/07/09



　今日は、ずいぶん遠回りしたと言うか、やっとたどり着いたと言うか、治具のありがたみが身に滲みて感ずる日となりました。





今、試作している仮称”パルピ・ミディ”のフレーム造りに、昨日作った簡易治具を使ってみたら、今までの苦労が何だったんだろう！とウソのようにピタッと一発で精度が出たのです。



左の画像は、この過程で使った治具類です。完成したフレームの下には、底辺枠のハンダ付け治具があります。





これら↓の部分が、以前とはちがい、格段に精度が上がった部分です。





まず、昨日作った簡易治具を使って頂点のリングに４本柱の頭をハンダ付けします。直角度は目の子で出すのですが、大工さんの要領です。中心点中心線の真上に一旦目線を当てたら、それからは頭を動かさずに眼だけで指先を追うのです。





出来上がって頂点リングを上にして　→　図面の上に脚を乗せたところ



この段階でほとんど四隅に乗っています。これはもう、誤差が無いのと同じ！！今までは、頂点をハンダ付けした後に調整に調整を重ねてこのくらい。でも、無理やり四隅を合わせるので、他の所に歪やゆがみが出るのと引き換えでした。



そのままハンダ付けしてもこの通り・・・。やった～～^^/。





念のため記録用の画像を撮っておきます。

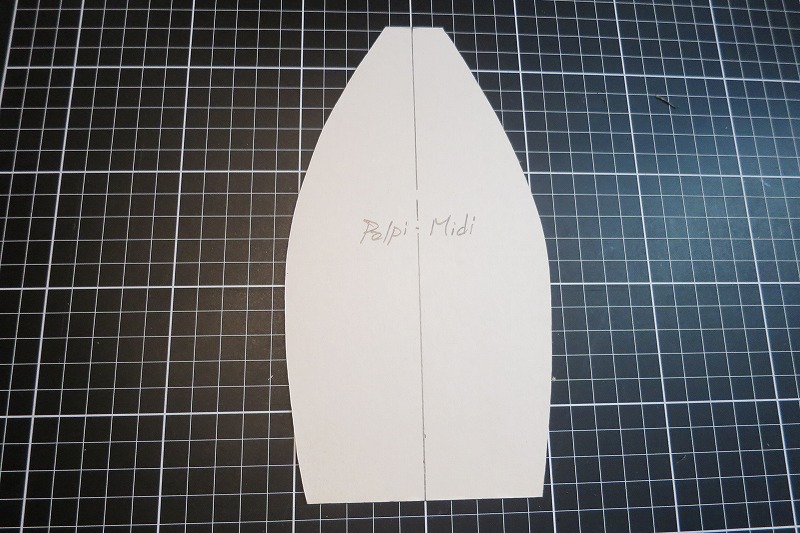

次に和紙貼りの準備です。あらたに型紙を切り出して　→　和紙を４枚切り出します。







このへんは、回数を重ねた分、安定したものが出来るようになりました。





サイズ良し、出来栄え良し、ピッタシカンカンの和紙貼りの完成です。





*********************************************************************



[本日のおまけ]　先日、NHKの「ためしてガッテン」で覚えたパプリカの”油揚げ巻き”にトライしてみました。本当に余計なおまけですね^^;。









油揚げを半分に切って開いて、パプリカ　→　万能ネギ　→　鰹節　を加えます。





魚焼きグリルで五分、出来上がり。お酒の肴にどうぞ！！
